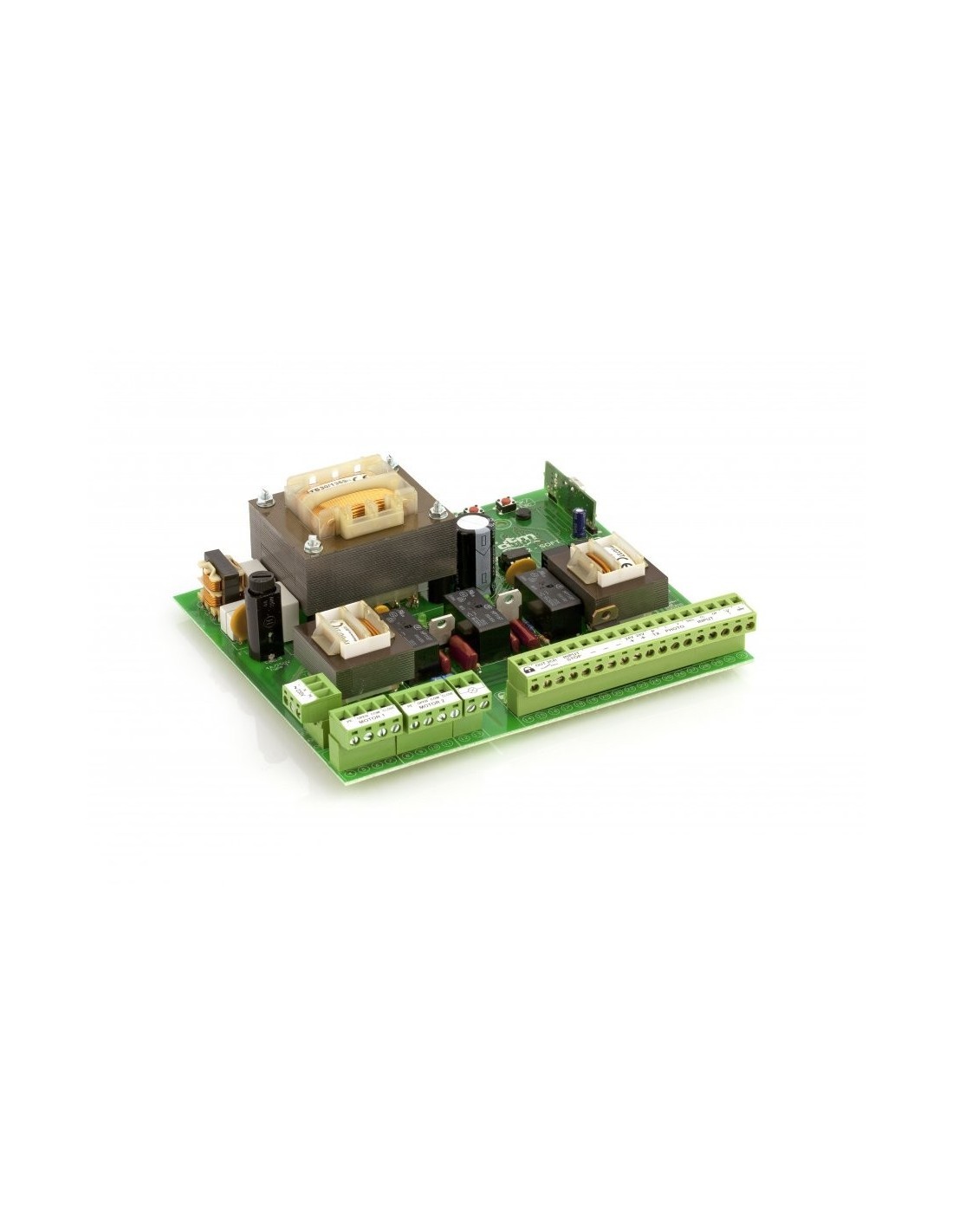

CENTRALA DTM VARIA B232 SOFT
Centrala sterująca do siłowników bramy dwuskrzydłowej w obudowie
Podstawowe zastosowanie to sterowanie siłownikami bram dwuskrzydłowych.
programowalne zabezpieczenie przeciążeniowe
elektronicznie regulowana moc siłowników
miękki start i stop
odbiornik radiowy gratis
kod PIN zabezpieczający sterownik przed ingerencją osób trzecich
możliwość pracy z jednym siłownikiem
odsługa do 700 pilotów z serii DTM433MHz
Parametry podstawowe| zasilanie: | 230V AC, 50Hz | | pobór mocy w stanie spoczynku: | 8VA | | pojemność pamięci pilotów radiowych: | 700, każdy o indywidualnym numerze w pamięci | | temperatura pracy (min./max.): | -20°C / +55°C | | gabaryty zewnętrzne obudowy (szer. x głęb. x wys.): | 185x95x241mm | | sposób montażu: | obudowa natynkowa o stopniu szczelności IP55 | | waga: | 1,7kg |
|
Elementy wykonawcze| wyjście siłownika (napięcie / maksymalna moc / wbudowany kondensator / ilość): | 230VAC / 2 x 300W / brak / 2 | | regulacja mocy siłowników: | elektroniczna w 30 krokach | | zabezpieczenie przeciążeniowe: | programowane w 255 krokach | | wyjście lampy sygnalizacyjnej: | przekaźnikowe (max. 230V AC / 6A), 4 tryby pracy | | wyjście zasilania peryferii (fotokomórki, itp.): | 24VDC *obciążalność łącznie 1,3A | | wyjście zasilania nadajników fotokomórek: | 24VDC (patrz funkcja foto testu) *obciążalność łącznie 1,3A | | wyjście rygla bramowego: | ustawiane programowo 12VDC lub 24VDC *obciążalność łącznie 1,3A | | wyjście dodatkowe: | przekaźnikowe, 1A/24V AC/DC, pracuje w trybie bistabilnym i monostabilnym o czasie załączenia 1...255sek. | | wyjście semafora / ilość / maksymalny prąd: | typu OC / 2 / 50mA każde | | wejścia fotokomórki / ilość: | typu NC / 2 | | wejście ręcznego sterowania OTWIERA: | typu NO | | wejście ręcznego sterowania ZAMYKA: | typu NO | | wejście ręcznego sterowania STOP: | typu NC | | wejście ręcznego sterowania KROK ZA KROKIEM (otwiera-stop-zamyka-stop): | typu NO | | współpraca z wyłącznikami krańcowymi: | tylko wewnętrznymi siłownika (wykrywanie rozłączenia obwodu prądowego) | | regulacja czasu otwierania, zamykania, oraz faz miękkiego startu i stopu: | 1sek. do 255sek. (z dokładnością do 1sek.) | | regulacja czasu autozamykania i auto-foto zamykania: | 1sek. do 255sek. (z dokładnością do 1sek.) | | regulacja czasu opóźnienia ruchu pomiędzy skrzydłami: | 1sek. do 10sek. (z dokładnością do 1sek.) |
|
Parametry radiowe| moduł radiowy: | zintegrowany, superheterodynowy, zapewniający wysoką niezawodność, powtarzalność i odporność na zakłócenia radiowe | | zabezpieczenie transmisji: | 64-bitowy kod dynamicznie zmienny Keeloq® | | rodzaj modulacji / częstotliwość: | ASK / 433,92MHz | | impedancja wejściowa anteny: | 50Ω | | antena: | wewnętrzna, zaciski do podłączenia anteny zewnętrznej |
|
Pozostałe parametry| komórka pamięci: | zawiera dane na temat każdego pilota i jego konfiguracji (przypisanie funkcji do przycisków) | | mikrokontroler: | Microchip, 8-bitowy z rodziny 18Fxxxx | | pamięć konfiguracji urządzenia: | nieulotna, układ scalony EEPROM mocowany w podstawce (udogodnienie przy serwisowaniu) | | ochrona przed krytycznymi zdarzeniami: | Watch Dog, Brown Out Detect, Power On Reset, bezpiecznik topikowy w układzie zasilania silnika, bezpieczniki polimerowe w układzie zasilania sterownika i w obwodzie zasilania akcesoriów, warystor na wejściu zasilania sieciowego |
|
Funkcjonalność| interfejs użytkownika | sprzętowy interfejs zrealizowany na dwucyfrowym siedmiosegmentowym wyświetlaczu LED i dwóch przyciskach, obsługujących proste menu o strukturze drzewiastej | | dodatkowa funkcja włączania/wyłączania oświetlenia | tak, pod przyciskiem STOP (gdy sygnalizacja w trybie oświetlenia) | | programowalna funkcja autozamykania siłownika | tak, z możliwością dezaktywacji pilotem lub przyciskiem ster. ręcznego | | programowalna funkcja auto-foto zamykania | tak, z programowanym czasem opóźnienia, włączane oddzielnie dla wejścia F1 i F2, z mozliwością dezaktywacji pilotem lub przyc. ster. ręcznego | | foto test (testowanie fotokomórek przed ruchem bramy): | tak, włączane oddzielnie dla wejść F1 i F2 | | tryby pracy fotokomórek | stop, kontynuacja, odwrócenie ruchu, brak reakcji, ustawiane oddzielnie dla kierunku OTWIERANIE i ZAMYKANIE, oddzielnie dla wejścia F1 i F2 | | pomijanie kroku STOP po samoczynnym zatrzymaniu siłownika, w trybie KROK ZA KROKIEM | tak | | funkcja automatycznej nauki | tak | | zabezpieczenie przed przypadkowym uruchomieniem przy pomocy pilota | tak, funkcja podwójnego wciśnięcia | | programowalna funkcja przypominania o serwisie | tak | | blokada dostępu do menu (kod PIN) | tak | | konfiguracja pilota | możliwość przypisania dowolnej z sześciu funkcji (OTWIERA, STOP, ZAMYKA, KROK ZA KROKIEM, FURTKA, WYJŚCIE DODATKOWE) do dowolnego przycisku | | możliwość kasowania całej pamięci | tak | | możliwość kasowania pojedynczego pilota | tak | | zablokowanie dostępu do pojedynczego pilota | tak | | możliwość wpisania pilota bez konieczności dostępu do przycisków sterowania | tak (funkcja zdalnego dopisywania pilota) | | zablokowanie funkcji zdalnego dopisywania | tak | | funkcja kopiowania nastaw pilota od pilota o nr 001 | tak |
|
