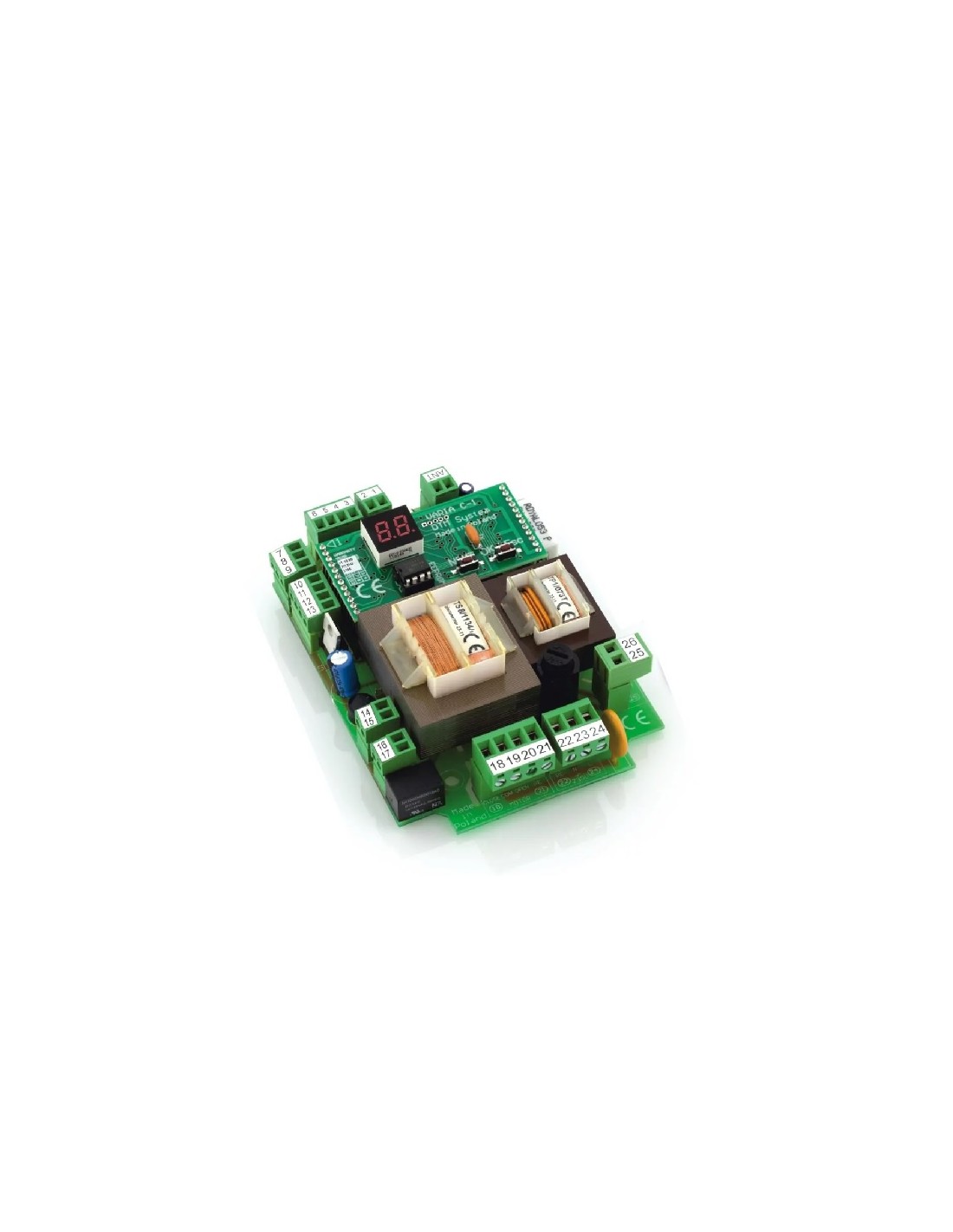

CENTRALA DTM VARIA B231
Centrala sterująca do siłownika bramy skrzydłowej lub przesuwnej w obudowie
Podstawowe zastosowanie to sterowanie silnikami bram rolowanych, jednoskrzydłowych, przesuwnych, uchylnych, itp.
odbiornik radiowy gratis
kod PIN zabezpieczający sterownik przed ingerencją osób trzecich
autozamykanie i auto-foto zamykanie
testowanie fotokomórek przed każdym ruchem bramy
programowalne zabezpieczenie przeciążeniowe
różne tryby pracy fotokomórek
Parametry podstawowe
| zasilanie: |
230V AC, 50Hz |
| pobór mocy w stanie spoczynku: |
8VA |
| pojemność pamięci pilotów radiowych: |
700, każdy o indywidualnym numerze w pamięci |
| temperatura pracy (min./max.): |
-20°C / +55°C |
| gabaryty zewnętrzne obudowy (szer. x głęb. x wys.): |
120x80x166mm (180x95x241mm wersja EXT) |
| sposób montażu: |
obudowa natynkowa o stopniu szczelności IP55 |
| waga: |
0,66kg |
|
Elementy wykonawcze
| wyjście siłownika (napięcie / maksymalna moc / wbudowany kondensator / ilość): |
230V AC / 600W / brak / 1 |
| wyjście lampy sygnalizacyjnej: |
przekaźnikowe (max. 230V AC / 6A), 3 tryby pracy |
| wyjście zasilania peryferii (fotokomórki, rygiel, itp.): |
24V AC |
| wyjście zasilania nadajników fotokomórek: |
24V AC (patrz funkcja foto testu) |
| wyjście zasilania peryferii (fotokomórki, rygiel, itp.): |
12V AC, max. 1A |
| wyjście dodatkowe: |
przekaźnikowe, 1A/24V AC/DC, pracuje w trybie bistabilnym i monostabilnym o czasie załączenia 1...255sek. |
| wejścia fotokomórki: |
2 typu NC |
| wejście ręcznego sterowania OTWIERA: |
typu NO |
| wejście ręcznego sterowania ZAMYKA: |
typu NO |
| wejście ręcznego sterowania STOP: |
typu NC |
| wejście ręcznego sterowania KROK ZA KROKIEM (otwiera-stop-zamyka-stop): |
typu NO |
| wejścia ogranicznika krańcowego dla otwierania i zamykania: |
typu NC |
| regulacja czasu otwierania i zamykania: |
1sek. do 255sek. (z dokładnością do 1sek.) |
| regulacja czasu autozamykania i auto-foto zamykania: |
1sek. do 255sek. (z dokładnością do 1sek.) |
|
Parametry radiowe
| moduł radiowy: |
zintegrowany, superheterodynowy, zapewniający wysoką niezawodność, powtarzalność i odporność na zakłócenia radiowe |
| zabezpieczenie transmisji: |
64-bitowy kod dynamicznie zmienny Keeloq® |
| rodzaj modulacji / częstotliwość: |
ASK / 433,92MHz |
| impedancja wejściowa anteny: |
50Ω |
| antena: |
wewnętrzna, zaciski do podłączenia anteny zewnętrznej |
|
Pozostałe parametry
| komórka pamięci: |
zawiera dane na temat każdego pilota i jego konfiguracji (przypisanie funkcji do przycisków) |
| mikrokontroler: |
Microchip, 8-bitowy z rodziny 18Fxxxx |
| pamięć konfiguracji urządzenia: |
nieulotna, układ scalony EEPROM mocowany w podstawce (udogodnienie przy serwisowaniu) |
| ochrona przed krytycznymi zdarzeniami: |
Watch Dog, Power On Reset, bezpiecznik topikowy w układzie zasilania silnika, bezpieczniki polimerowe w układzie zasilania sterownika i w obudowie zasilania akcesoriów, warystor na wejściu zasilania sieciowego |
|
Funkcjonalność
| interfejs użytkownika: |
sprzętowy interfejs zrealizowany na dwucyfrowym siedmiosegmentowym wyświetlaczu LED i dwóch przyciskach, obsługujących proste menu o strukturze drzewiastej |
| programowalna funkcja autozamykania siłownika: |
tak, z możliwością dezaktywacji pilotem lub przyciskiem ster. ręcznego |
| programowalna funkcja auto-foto zamykania: |
tak, z programowanym czasem opóźnienia, włączane oddzielnie dla obydwu wejść, z możliwością dezaktywacji pilotem lub przyciskiem ster. ręcznego |
| programowalne zabezpieczenie przeciążeniowe: |
tak, próg wyłączenia ustawiany z krokiem 20mA |
| foto test (testowanie fotokomórek przed ruchem bramy): |
tak, włączane oddzielnie dla obydwu wejść |
| tryby pracy fotokomórek: |
stop, kontynuacja, odwrócenie ruchu, brak reakcji, ustawiane oddzielnie dla kierunku OTWIERANIE i ZAMYKANIE, oddzielnie dla wejścia F1 i F2 |
| dodatkowa funkcja włącznika/wyłącznika oświetlenia: |
tak, pod przyciskiem STOP (gdy sygnalizacja w trybie oświetlania) |
| pomijanie kroku STOP po samoczynnym zatrzymaniu siłownika, w trybie KROK ZA KROKIEM: |
tak |
| funkcja automatycznej nauki: |
tak |
| zabezpieczenie przed przypadkowym uruchomieniem przy pomocy pilota: |
tak, funkcja podwójnego wciśnięcia |
| programowalna funkcja przypominania o serwisie: |
tak |
| blokada dostępu do menu: |
tak, kod PIN |
| konfiguracja pilota: |
możliwość przypisania dowolnej z pięciu (sześciu w wersji EXT) funkcji (OTWIERA, STOP, ZAMYKA, KROK ZA KROKIEM, FURTKA, WYJŚCIE DODATKOWE w wersji EXT) do dowolnego przycisku |
| możliwość kasowania całej pamięci: |
tak |
| możliwość kasowania pojedynczego pilota: |
tak |
| możliwość wpisania pilota bez konieczności dostępu do przycisków sterowania: |
tak (funkcja zdalnego dopisywania pilota) |
| zablokowanie funkcji zdalnego dopisywania: |
tak |
| funkcja kopiowania nastaw pilota od pilota o nr 001: |
tak |
| zablokowanie dostępu do pojedynczego pilota |
tak |
|
